Datalink 250 – S/FTP Kablolar

datalink250sftp

Açıklama

HCS DataLink 500A kablo serisi; 100 Ohm empedansda, yatay yapısal kablolama sistemleri için kullanılmakta olan 4 ve 8 perli S/FTP kabloları kapsamaktadır. Tüm DataLink 500A serisi Augmented Kategori 6 kablolar, ANSI/TIA-568-C.2 Kategori 6A ScTP ve IEC 61156-5 Kategori 6A standardının gereksinimlerini tam anlamıyla sağlamaktadırlar.

Uygulamalar

HCS DataLink 500A yatay kablolar, günümüzde mevcut ve gelecek LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere desteklemektedir:

  • 10GBASE-T 10 Gigabit Ethernet
  • 1000BASE-T Gigabit Ethernet
  • ATM 155
  • TP-PMD
  • 100BASE-T “Fast Ethernet”
  • 100BASE-T2
  • 100BASE-T4
  • 100BASE-TX
  • Token Ring 100 Mbps
  • ATM 52
  • ATM 25
  • 10BASE-T Ethernet
  • Token Ring 4 Mbps ve 16 Mbps
  • Broadband ve Baseband Video
  • ISDN Basic ve Primary Access
  • 1BASE-5 Starlan
  • ISALAN
  • ITU V.21 ve X.11
Nitelikler ve Onaylar

HCS DataLink 500A S/FTP yatay kablolar aşağıdaki standartlara göre tamamen test edilip onaylanmıştır:

  • ANSI/TIA-568-C.2’a Augmented Category 6 ScTP.
  • IEC 61156-5’e göre Kategori 6A.
Belirleyici Özellikler
  • Mükemmel iletim değerleri – 100m Data iletim hatları’nda (Kanal) 10GBE uygulamalarını sorunsuz destekler.
  • Sevkiyat öncesi her makara veya kutu kablonun tek tek test edilmesi – En üst düzey kalite güvencesini sağlar.
  • Olağanüstü malzeme özellikleri ve kablo dizaynı – Benzersiz Century™ Ömür Boyu Garanti sağlar.
  • Yüksek ACR değerleri – Tüm uygulamalarda en düşük veri kayıp oranını sağlar.
  • Oldukça yüksek per dengesi – kablodan dışarı sızan ışımayı minimize, gürültü bağışıklığını maksimize ederek mükemmel Elektro Manyetik Uyumluluk (EMC) sağlar.
  • Benzersiz per yayma dizaynı – perler arasındaki sinyal gecikmesini minimize eder.
  • Kolay anlaşılabilen ve ayırd edilebilen renk kodlaması – perlerin kolayca ayrıştırılabilmesini sağlar ve kablonun sonlandırılmasını kolaylaştırır.
  • Aşağı doğru azalan ardışık metraj bilgisi kolay stok ve kablo kalan miktarı takibi sağlar.
  • Pürüzsüz ve rijit dış kılıf- Kablonun kutusundan kolay ve hızlı çekilmesi ve kurulmasına yardımcı olur.
  • Metraj bilgisinde yer alan parti numarası- Kabloya ait test sonucuna veri tabanımızdan ulaşılmasını sağlar.
  • Benzersiz DoubleSafe™ Kalite Güvence Programı – ürün iade oranının minimize edilmesini sağlar.
Fiziksel ve Mekanik Özellikler

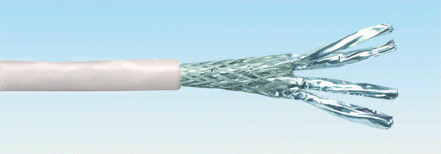

4 adet renk kodlu, her biri ayrı ayrı folyolanmış bükümlü per bir arada kablolanmış, kalay kaplı bakır saç örgü ile kaplanmış ve kılıflanmıştır. Siamese (Fig-8) kablolar iki özdeş 4 perli kablonun “fermuar” şeklinde birleştirilmesiyle imal edilmektedirler. Kabloların bir tanesinde dış kılıf üzerinde yer alan çıkıntı ile kablonun sonlandırma yapılırken doğru tarafta sonlandırılması sağlanmış olur.
Temel İletken Katı, 23AWG, tavlı çıplak bakır.
İzolasyon Polyolefin
İzole İletken Sayısı 8, bükülmüş 4 per halinde (Fig-8 kablolarda 16 izole iletken, 8 per halinde)
Perlerin Renk Kodları Mavi x Beyaz, Turuncu x Beyaz, Yeşil x Beyaz, Kahverengi x Beyaz.
Per Folyo Ekranlaması Şerit alüminyum folyo (folyo yüzü dış kısma bakacak şekilde yerleştirilmiş), %100 koruma sağlar.
Topraklama teli Yok.
Dış Folyo(blendaj) Per folyolarına yakın temasta olacak şekilde yerleştirilmiş kalay kaplı bakır saç örgü
Dış Kılıf LS0H (Halogen free) alev geciktirmeli veya PVC bileşen.
Standart Dış Kılıf Rengi Açık Gri RAL 7035. İstenirse diğer renkler mevcuttur.
Standart kablo yazı bilgisi HCS Ürün kodu, kablo tanımlaması, metraj bilgisi ve parti numarası.
Çekme kuvveti 50 N/mm2 Maks.
Bükülme yarıçapı (kurulum (kısa dönem)) 8xKablo dış çapı (mm).
Bükülme yarıçapı (kullanım (uzun dönem)) 4xKablo dış çapı (mm).
Depolama Sıcaklığı -20 to +80C
Çalışma Sıcaklığı -20 to +60C
Kurulum (Enstelasyon) Sıcaklığı 0 to +50C
Alev Testi IEC 60332-1
İletken Kesiti Testi UL 444.
LS0H kablolarda halojen miktarı İhmal Edilebilir.
