Datalink 250 – U/FTP Kablolar

Kategori 6 U/FTP 100 Ohm Yatay LAN Kablolar

datalink250uftp


Açıklama

HCS DataLink 250 kablo serisi; 100 Ohm empedansda, yatay yapısal kablolama sistemleri için kullanılmakta olan 4 ve 8 perli U/FTP kabloları kapsamaktadır. Tüm DataLink 250 serisi Kategori 6 kablolar, ANSI/TIA-568-C.2 ve IEC 61156-5 standardının gereksinimlerinin çok üzerinde bir performans sergilemektedir.

Uygulamalar

HCS DataLink 250 yatay kablolar, ilgili tüm LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere desteklemektedir:

  • 1000BASE-T Gigabit Ethernet
  • ATM 155
  • TP-PMD
  • 100BASE-T Fast Ethernet
  • 100BASE-T2
  • 100BASE-T4
  • 100BASE-TX
  • Token Ring 100 Mbps
  • ATM 52
  • ITU V.21 ve X.11
  • ATM 25
  • 10BASE-T Ethernet
  • Token Ring 4 Mbps ve 16 Mbps
  • Broadband ve Baseband Video
  • ISDN Basic ve Primary Access
  • 1BASE-5 Starlan
  • ISALAN
Nitelikler ve Onaylar

HCS DataLink 250 yatay kablolar aşağıdaki standartlara göre tamamen test edilip onaylanmıştır:

  • ANSI/TIA-568-C.2
  • IEC 61156-5 (ISO/IEC-11801 2nci Versiyon).
  • CENELEC EN 50288-5
Belirleyici Özellikler
  • Sevkiyat öncesi her makara veya kutu kablonun tek tek test edilmesi – En üst düzey kalite güvencesini sağlar.
  • Olağanüstü malzeme özellikleri ve kablo dizaynı – Benzersiz Century™ Ömür Boyu Garanti sağlar.
  • Yüksek ACR değerleri – Tüm uygulamalarda en düşük veri kayıp oranını sağlar.
  • Oldukça yüksek per dengesi – kablodan dışarı sızan ışımayı minimize, gürültü bağışıklığını maksimize ederek mükemmel Elektro Manyetik Uyumluluk (EMC) sağlar.
  • Benzersiz per yayma dizaynı – perler arasındaki sinyal gecikmesini minimize eder.
  • Aşağı doğru azalan ardışık metraj bilgisi- Kolay stok ve kablo kalan miktarı takibi sağlar.
  • Pürüzsüz ve rijit dış kılıf- Kablonun kutusundan kolay ve hızlı çekilmesi ve kurulmasına yardımcı olur.
  • Metraj bilgisinde yer alan parti numarası- Kabloya ait test sonucuna veri tabanımızdan ulaşılmasını sağlar.
  • Benzersiz DoubleSafe™ Kalite Güvence Programı – ürün iade oranının minimize edilmesini sağlar.
Fiziksel ve Mekanik Özellikler

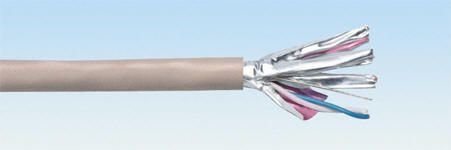

4 adet renk kodlu, her biri ayrı ayrı folyolanmış bükümlü per, kalay kaplı topraklama teli ile birlikte kablolanmış, birarada polyester bant ile kaplanmış ve kılıflanmıştır. Siamese (Fig-8) kablolar, iki özdeş 4 perli kablonun “fermuar” şeklinde birleştirilmesiyle imal edilmektedirler. Kabloların bir tanesinde dış kılıfın üzerinde yer alan çıkıntı ile kabloların kolayca ayrıştırılabilmesi sağlanır.
Temel İletken: Katı, 23AWG, tavlı çıplak bakır.
İzolasyon: Polyolefin
İzole İletken Sayısı: 8, bükülmüş 4 per halinde (Fig-8 kablolarda 16 izole iletken, 8 per halinde)
Perlerin Renk Kodları: Mavi x Beyaz, Turuncu x Beyaz, Yeşil x Beyaz, Kahverengi x Beyaz.
Per folyo ekranlaması : Şerit alüminyum folyo (folyo yüzü dış kısma bakacak şekilde yerleştirilmiş), %100 koruma sağlar.
Topraklama teli : Katı, 24AWG, 0.51 mm, kalay kaplı tavlanmış bakır.
Şeffaf Bant Kaplama: Polyester bant, %100 koruma sağlar.
Dış Kılıf: LS0H (Halogen free) alev geciktirmeli veya PVC bileşen.
Standart Dış Kılıf Rengi: Açık Gri RAL 7035. İstenirse diğer renkler mevcuttur.
Standart kablo yazı bilgisi: HCS Ürün kodu, kablo tanımlaması, metraj bilgisi ve parti numarası.
Çekme kuvveti: 50 N/mm2 Maks.
Bükülme yarıçapı (kurulum (kısa dönem)): 8xKablo dış çapı (mm).
Bükülme yarıçapı (kullanım (uzun dönem)): 4xKablo dış çapı (mm).
Depolama Sıcaklığı: -20 / +80C
Çalışma Sıcaklığı: -20 / +60C
Kurulum (Enstelasyon) Sıcaklığı: 0 / +50C
Alev Testi: IEC 60332-1
İletken Kesiti Testi: UL 444.
LS0H kablolarda halojen miktarı: İhmal Edilebilir.
