Datalink 250 – Cat6 – F/UTP Patch Cord
Kategori 6 F/UTP 100 Ohm Patch Cordlar

Açıklama

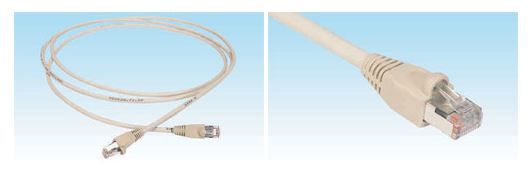

HCS DataLink 250 F/UTP patch cord serisi, 100 Ohm empedansda, yapısal kablolama sistemlerinde kabinet ve kullanıcı terminalinde kullanılan 4 perli, F/UTP, her iki ucu sonlandırılmış patch cordlardan oluşmaktadır. HCS DataLink 250 F/UTP patch cordlar, kablonun RJ-45 plug’a kuvvetlendirici madde ile sabitlenmesi ve üzerine hareket edebilen bir boot takılması ile gerçekleştirilen benzersiz bir sonlandırma ve folyo kaplama metodu ile imal edilmektedirler.
HCS DataLink 250 F/UTP patch cordlar, keystone jack ya da patch panel’e takıldığında, bir arada ANSI/TIA-568-C.2 ve ISO/IEC-11801 (2nci Versiyon) standartlarının gereksinimlerinin çok üzerinde performans göstermektedirler; aynı zamanda Kategori 5 ve Kategori 5e jack ve patch paneller ile eşleşme sorunu olmadan tüm ilgili uygulamaları sorunsuz desteklemeleri için özel dizayn edilmişlerdir. HCS DataLink 250 F/UTP patch cordlar, hem T568A hem de T568B renk kodu ile sonlandırılmış olan keystone jack’lar ile uyumlu çalışırlar.Standard patch cord rengi Gri RAL 7035’tir , grinin yanı sıra 10 ayrı renkte patch cord mevcuttur; kablonun yanı sıra renk ayrıştırılması farklı renkte boot’lar ile patch cord’lar yardımıyla sağlanabilmektedir.
Uygulamalar
HCS DataLink 250 F/UTP patch cordlar, mevcut tüm LAN uygulamalarını ve gelecekteki uygulamaları, aşağıdaki protokoller de dahil,desteklemektedirler:
- 1000BASE-T Gigabit Ethernet
- ATM 155
- TP-PMD
- 100BASE-T Fast Ethernet
- 100BASE-T2
- 100BASE-T4
- 100BASE-TX
- Token Ring 100 Mbps
- ATM 52
| - ATM 25
- 10BASE-T Ethernet
- Token Ring 4 Mbps ve 16 Mbps
- Broadband ve Baseband Video
- ISDN Basic ve Primary Access
- 1BASE-5 Starlan
- ISALAN
- ITU V.21 ve X.11
|
Nitelikler ve Onaylar |
Tüm HCS DataLink 250 F/UTP patch cordlar, tek tek komponent düzeyinde test edilmektedirler ve bağımsız test laboratuarı ETL tarafından ANSI/TIA-568-C.2 standardına uygunluklarına ilişkin sertifikalandırılmışlardır. |
Belirleyici Özellikler |
- Her patch cord sevkiyat öncesi test edilir – en yüksek düzeyde kalite güvencesi sağlanır.
- Olağanüstü malzeme özellikleri ve kablo dizaynı – en yüksek seviyede ürüne güvenilirlik sağlar.
- Yüksek Return Loss ve NEXT değerleri – tüm uygulamalarda düşük Veri Kaybı Oranı (Bit-Error-Rate) sağlar.
- 50μ alüminyum folyo kaplama – patch corddan dışarı sızan ışımayı minimize, gürültü bağışıklığını maksimize ederek mükemmel Elektro Manyetik Uyumluluk (EMC) sağlar.
- Benzersiz per yayma dizaynı – perler arasındaki sinyal gecikmesini minimize eder.
- Düz ve esnek dış kılıf – patch cordun bükülmesi gereken uygulamalarda dahi rahatça kullanımını sağlar.
- Benzersiz DoubleSafe™ Kalite Güvence Programı – ürün iade oranının minimize edilmesini sağlar.
|
Fiziksel ve Mekanik Özellikler | 4 adet renk kodlu, folyosuz per birarada kablolanmış, polyester-alüminyum folyo ile kaplanmış ve kılıflanmıştır. Kablonun her iki ucu IEC 60603-7-5 standardına uygun olarak FTP plug ile sonlandırılmıştır. Temel Kablo İletkeni: | Esnek, 26AWG, 7×0.16 mm, tavlı çıplak bakır. | İzolasyon: | Polyolefin. | İzole İletken Sayısı: | 8, bükülmüş 4 per halinde. | Perlerin Renk Kodları: | Mavi x Beyaz/Mavi, Turuncu x Beyaz/Turuncu, Yeşil x Beyaz/Yeşil, Kahverengi x Beyaz/Kahverengi. | Seperatör: | Çapraz şeklinde plastik malzeme. | Folyo: | Polyester-alüminyum kaplama, folyo yüzü dışarı bakacak şekilde yerleştirilmiş. | Topraklama Teli: | 26 AWG, katı, folyonun hemen altına yerleştirilerek yakın teması sağlanmış kalay kaplı tavlı bakır iletken. | Dış Kılıf ve bootlar: | LS0H (Halogen free) alev geciktirmeli veya PVC bileşen. | Standart Dış Kılıf ve Boot Rengi: | Açık Gri RAL 7035 kablo ve kırmızı boot. İstenirse diğer renkler mevcuttur. | Standart kablo yazı bilgisi: | HCS Ürün kodu, kablo tanımlaması, metraj bilgisi ve parti numarası. | Kablo-plug gerilme kuvveti: | 9 Kgf (90N) min. | Çekme kuvveti: | 0.7 Kgf (7N) Maks. | Depolama Sıcaklığı: | -20 / +80C | Dayanıklılık: | 750 tak-çıkar yapabilme. | Kablo dış çapı: | 6.2 mm nom. | Bükülme yarıçapı: | 50 mm min. | Plug yuva malzemesi: | Polikarbonat. | Plug kontak malzemesi: | 2.54µm (100µ-inç) Nikel üzeri 1.27µm (50µ-inç) altın kaplama. | Çalışma Sıcaklığı: | -20 / +60C | Alev Testi: | IEC 60332-1. | LSOH Kablolarda Halojen Miktarı: | İhmal Edilebilir. |
|
|
|
