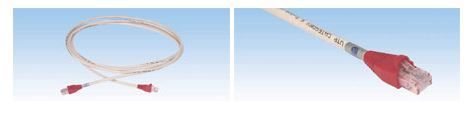

Datalink 250 – Cat6 – U/UTP Patch Cord

Kategori 6 U/UTP 100 Ohm Patch Cordlar

Datalink 250 – Cat6 – UUTP Patch Cord


Açıklama

HCS DataLink 250 U/UTP patch cord serisi, 100 Ohm empedansda, yapısal kablolama sistemlerinde kabinet ve kullanıcı terminalinde kullanılan 4 perli, U/UTP, her iki ucu sonlandırılmış patch cordlardan oluşmaktadır. HCS DataLink 250 U/UTP patch cordlar, kablonun RJ-45 plug’a kuvvetlendirici madde ile sabitlenmesi ve üzerine hareket edebilen bir boot takılması ile gerçekleştirilen benzersiz bir sonlandırma ile imal edilmektedirler. Bu dizayn, hem kalıplama yöntemiyle yapılan, hem de klasik olarak elle yapılan patch cord’ların getirdiği tüm avantajlara sahiptir. HCS DataLink 250 U/UTP patch cordlar, keystone jack ya da patch panel’e takıldığında, bir arada ANSI/TIA-568-C.2 ve ISO/IEC-11801 (2nci Versiyon) standartlarının gereksinimlerinin çok üzerinde performans göstermektedirler; aynı zamanda Kategori 5 ve Kategori 5e jack ve patch paneller ile eşleşme sorunu olmadan tüm ilgili uygulamaları sorunsuz desteklemeleri için özel dizayn edilmişlerdir. HCS DataLink 250 patch cord’lar, hem T568A hem de T568B renk kodu ile sonlandırılmış olan keystone jack’lar ile uyumlu çalışırlar. Standard patch cord rengi Gri RAL 7035’tir, grinin yanı sıra 10 ayrı renkte patch cord mevcuttur; kablonun yanı sıra renk ayrıştırılması farklı renkte boot’lar ile patch cord’lar yardımıyla sağlanabilmektedir.

Uygulamalar

HCS DataLink 250 patch cordları aşağıdakileri de içeren mevcut ve gelecekteki tüm yerel alan ağları uygulamalarını içermektedir.

  • 1000BASE-T Gigabit Ethernet
  • ATM 25
  • ATM 155
  • 10BASE-T Ethernet
  • TP-PMD
  • Token Ring 4 Mbps ve 16 Mbps
  • 100BASE-T Fast Ethernet
  • Broadband ve Baseband Video
  • 100BASE-T2
  • ISDN Basic ve Primary Access
  • 100BASE-T4
  • 1BASE-5 Starlan
  • 100BASE-TX
  • ISALAN
  • Token Ring 100 Mbps
  • ITU V.21 ve X.11
  • ATM 52

HCS DataLink 250 kablolar aşağıdaki standartlarda tamamen test edilip onaylanmıştır.

  • ANSI/TIA-568-C.2
  • ISO/IEC-11801 (2nci Versiyon)
Faydalar & Belirleyici Özellikler
  • Her patch cord sevkiyat öncesi test edilir – en yüksek düzeyde kalite güvencesi sağlanır.
  • Benzersiz sonlandırma metodu – hem kalıplama yöntemiyle yapılan, hem de klasik olarak elle yapılan patch cordların getirdiği tüm avantajları sağlar.
  • Olağanüstü malzeme özellikleri ve kablo dizaynı – en yüksek seviyede ürüne güvenilirlik sağlar.
  • Yüksek Return Loss ve NEXT değerleri – tüm uygulamalarda düşük Veri Kaybı Oranı (Bit-Error-Rate) sağlar.
  • Oldukça yüksek per dengesi – patch corddan dışarı sızan ışımayı minimize, gürültü bağışıklığını maksimize ederek mükemmel Elektro Manyetik Uyumluluk(EMC) sağlar.
  • Benzersiz per yayma dizaynı – perler arasındaki sinyal gecikmesini minimize eder.
  • Düz ve esnek dış kılıf – patch cordun bükülmesi gereken uygulamalarda dahi rahatça kullanımını sağlar.
  • Benzersiz DoubleSafe™ Kalite Güvence Programı – ürün iade oranının minimize edilmesini sağlar.
Fiziksel ve Mekanik Özellikler
4 adet renk kodlu, folyosuz per birarada kablolanmış ve kılıflanmıştır.
Kablonun her iki ucu, IEC 60603-7-4 standardına uygun olarak UTP modüler plug ile sonlandırılmıştır.
Temel Kablo İletkeni: Esnek, 24 AWG, 7×0.20 mm, çıplak bakır iletken
İzolasyon: Polyolefin
İzole İletken Sayısı: 8, 4 per bükülmüş
Perlerin Renk Kodları: Mavi x Beyaz/Mavi, Turuncu x Beyaz/Turuncu, Yeşil xBeyaz /Yeşil , Kahverengi x Beyaz /Kahverengi
Şeffaf Bant Kaplama: Yok
Folyo: Yok
Topraklama Teli: Yok
Dış Kılıf ve Bootlar LS0H Halojen free alev geciktirmeli veya PVC bileşen
Standart Dış Kılıf ve Boot Rengi Açık Gri RAL 7035. İstenirse diğer renkler de mümkündür.
Standart kablo yazı bilgisi: HCS P/N ürün kodu, kablo tanımlama, Metraj ve parti numarası
Plug ve Kablo Arası Gerilim Kuvveti 9 Kgf (90N) min.
Çekme Kuvveti: 1 Kgf (10N) maks.
Depolama Sıcaklığı: -20 den +80C
Dayanıklılık: 750 tak-çıkar yapabilme.
Kablo Dış Çapı 5.7 mm nom.
Bükülme Çapı : 23 mm min.
Plug Yuva Malzemesi Polikarbonat
Plug kontak Malzemesi 2.54µm (100µ-inç) Nikel üzeri 1.27µm (50µ-inç) alt›n kaplama.
Çalışma Sıcaklığı: -20 den +60C
Alev Testi: IEC 60332-1.
LSOH Kablolarda Halojen Miktarı İhmal Edilebilir.
