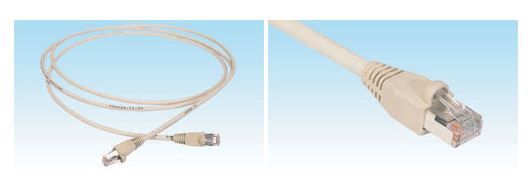

Datalink 250 – Cat6 – S/FTP Patch Cord

Kategori 6 S/FTP 100 Ohm Patch Cordlar

datalink250sftppc

Açıklama

HCS DataLink 250 S/FTP patch cord serisi, 100 Ohm empedansda, yapısal kablolama sistemlerinde kabinet ve kullanıcı terminalinde kullanılan 4 perli, S/FTP, her iki ucu sonlandırılmış, bağımsız test kuruluşu ETL tarafından komponent düzeyinde onaylanmış olan patch cordlardan oluşmaktadır. HCS DataLink 250 S/FTP patch cordlar, kablonun RJ-45 plug’a kuvvetlendirici madde ile sabitlenmesi ve üzerine hareket edebilen bir boot takılması ile gerçekleştirilen benzersiz bir sonlandırma ve folyo kaplama metodu ile imal edilmektedirler. HCS DataLink 250 S/FTP patch cordlar, keystone jack ya da patch panel’e takıldığında, bir arada ANSI/TIA-568-C.2 ve ISO/IEC-11801 (2nci Versiyon) standartlarının gereksinimlerinin çok üzerinde performans göstermektedirler; aynı zamanda Kategori 5 ve Kategori 5e jack ve patch paneller ile eşleşme sorunu olmadan tüm ilgili uygulamaları sorunsuz desteklemeleri için özel dizayn edilmişlerdir. HCS DataLink 250 S/FTP patch cord’lar, hem T568A hem de T568B renk kodu ile sonlandırılmış olan keystone jack’lar ile uyumlu çalışırlar. Standard patch cord rengi Gri RAL 7035’tir , grinin yanı sıra 10 ayrı renkte patch cord mevcuttur; kablonun yanı sıra renk ayrıştırılması farklı renkte boot’lar ile patch cord’lar yardımıyla sağlanabilmektedir.

Uygulamalar

HCS DataLink 250 S/FTP patch cordlar, mevcut tüm LAN uygulamalarını ve gelecekteki uygulamaları, aşağıdaki protokoller de dahil,desteklemektedirler:

  • 1000BASE-T Gigabit Ethernet
  • ATM 155
  • TP-PMD
  • 100BASE-T Fast Ethernet
  • 100BASE-T2
  • 100BASE-T4
  • 100BASE-TX
  • Token Ring 100 Mbps
  • ATM 52
  • ATM 25
  • 10BASE-T Ethernet
  • Token Ring 4 Mbps ve 16 Mbps
  • Broadband ve Baseband Video
  • ISDN Basic ve Primary Access
  • 1BASE-5 Starlan
  • ISALAN
  • ITU V.21 ve X.11
Tüm HCS DataLink 250 S/FTP patch cordlar, tek tek komponent düzeyinde test edilmektedirler ve bağımsız test laboratuarı ETL tarafından ANSI/TIA-568-C.2 standardına uygunluklarına ilişkin sertifikalandırılmışlardır.
Belirleyici Özellikler
  • Her patch cord sevkiyat öncesi test edilir – en yüksek düzeyde kalite güvencesi sağlanır.
  • Benzersiz sonlandırma metodu – hem kalıplama yöntemiyle yapılan, hem de klasik olarak elle yapılan patch cord’ların getirdiği tüm avantajları sağlar.
  • Olağanüstü malzeme özellikleri ve kablo dizaynı – en yüksek seviyede ürüne güvenilirlik sağlar.
  • Yüksek Return Loss ve NEXT Loss değerleri – tüm uygulamalarda düşük Veri Kaybı Oranı (Bit-Error-Rate) sağlar.
  • Perlerin tek tek foloyolanıp bakır saç örgü (blendaj) ile kaplanması – patch corddan dışarı sızan ışımayı minimize, gürültü bağışıklığını maksimize ederek mükemmel Elektro Manyetik Uyumluluk (EMC) sağlar.
  • Benzersiz per yayma dizaynı – perler arasındaki sinyal gecikmesini minimize eder.
  • Düz ve esnek dış kılıf – patch cordun bükülmesi gereken uygulamalarda dahi rahatça kullanımını sağlar.
  • Benzersiz DoubleSafe™ Kalite Güvence Programı – ürün iade oranının minimize edilmesini sağlar.
Fiziksel ve Mekanik Özellikler
4 adet renk kodlu, her biri folyolanmış perler birarada kablolanmış, bakır saç örgü (blendaj) ile kaplanmış ve kılıflanmıştır.
Kablonun her iki ucu, IEC 60603-7-5 standardına uygun olarak FTP plug ile sonlandırılmıştır.
Temel Kablo İletkeni: Esnek, 26AWG, 7×0.16 mm, tavlı çıplak bakır.
İzolasyon: Polyolefin.
İzole İletken Sayısı: 8, bükülmüş 4 per halinde.
Perlerin Renk Kodları: Mavi x Beyaz/Mavi, Turuncu x Beyaz/Turuncu, Yeşil x Beyaz/Yeşil, Kahverengi x Beyaz/Kahverengi.
Per folyosu: Polyester-alüminyum folyo (folyo yüzü dış tarafa), %100 koruma sağlar.
Dış Folyo (Blendaj): Per folyolarıyla yakın temasta kalay kaplı bakır saç örgü
Topraklama Teli: Yok.
Dış Kılıf ve bootlar: LS0H (Halogen free) alev geciktirmeli veya PVC bileşen.
Standart Dış Kılıf ve Boot Rengi: Açık Gri RAL 7035 kablo ve kırmızı boot. İstenirse diğer renkler mevcuttur.
Standart kablo yazı bilgisi: HCS Ürün kodu, kablo tanımlaması, metraj bilgisi ve parti numarası.
Kablo-plug gerilme kuvveti: 9 Kgf (90N) min.
Çekme kuvveti: 0.7 Kgf (7N) Maks.
Depolama Sıcaklığı: -20 / +80C
Dayanıklılık: 750 tak-çıkar yapabilme.
Kablo dış çapı: 6.2±0.3 mm nom.
Bükülme yarıçapı: 25 mm min.
Plug yuva malzemesi: Polikarbonat.
Plug kontak malzemesi: 2.54µm (100µ-inç) Nikel üzeri 1.27µm (50µ-inç) altın kaplama.
Çalışma Sıcaklığı: -20 / +60C
Alev Testi: IEC 60332-1.
LSOH Kablolarda Halojen Miktarı: İhmal Edilebilir.
