Datalink 500 – Augmented – Cat6 – F/UTP Patch Cord

Açıklama

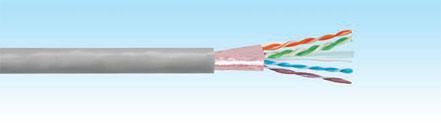

datalink 500fHCS DataLink 500A kablo serisi; 100 Ohm empedansda, yatay yapısal kablolama sistemleri için kullanılmakta olan 4 perli F/UTP kabloları kapsamaktadır. Tüm DataLink 500A serisi Augmented Kategori 6 kablolar, ANSI/TIA-568-C.2 Kategori 6A ScTP ve IEC 61156-5 Kategori 6A standardının gereksinimlerini tam anlamıyla sağlamaktadırlar.

Uygulamalar

HCS DataLink 500A yatay kablolar, günümüzde mevcut ve gelecek LAN uygulamalarını aşağıdaki protokoller de dahil olmak üzere desteklemektedir:

  • 10GBASE-T 10 Gigabit Ethernet

  • 1000BASE-T Gigabit Ethernet

  • ATM 155

  • TP-PMD

  • 100BASE-T "Fast Ethernet"

  • 100BASE-T2

  • 100BASE-T4

  • 100BASE-TX

  • Token Ring 100 Mbps

  • ATM 52

  • ATM 25

  • 10BASE-T Ethernet

  • Token Ring 4 Mbps ve 16 Mbps

  • Broadband ve Baseband Video

  • ISDN Basic ve Primary Access

  • 1BASE-5 Starlan

  • ISALAN

  • ITU V.21 ve X.11

Nitelikler ve Onaylar

HCS DataLink 500A F/UTP yatay kablolar aşağıdaki standartlara göre tamamen test edilip onaylanmıştır:

  • ANSI/TIA-568-C.2 Augmented Category 6.

  • IEC 61156-5’e göre Kategori 6A.

Belirleyici Özellikler

  • Mükemmel iletim değerleri - 100m Data iletim hatları'nda (Kanal) 10GBE uygulamalarını sorunsuz destekler.

  • Sevkiyat öncesi her makara veya kutu kablonun tek tek test edilmesi - En üst düzey kalite güvencesini sağlar.

  • Olağanüstü malzeme özellikleri ve kablo dizaynı - Benzersiz Century™ Ömür Boyu Garanti sağlar.

  • Yüksek ACR değerleri - Tüm uygulamalarda en düşük veri kayıp oranını sağlar.

  • Oldukça yüksek per dengesi - kablodan dışarı sızan ışımayı minimize, gürültü bağışıklığını maksimize ederek mükemmel Elektro Manyetik Uyumluluk (EMC) sağlar.

  • Benzersiz per yayma dizaynı - perler arasındaki sinyal gecikmesini minimize eder.

  • Kolay anlaşılabilen ve ayırdedilebilen renk kodlaması - perlerin kolayca ayrıştırılabilmesini sağlar ve kablonun sonlandırılmasını kolaylaştırır.

  • Pürüzsüz ve rijit dış kılıf- Kablonun kutusundan kolay ve hızlı çekilmesi ve kurulmasına yardımcı olur.

  • Metraj bilgisinde yer alan parti numarası- Kabloya ait test sonucuna veri tabanımızdan ulaşılmasını sağlar.

  • Benzersiz DoubleSafe™ Kalite Güvence Programı - ürün iade oranının minimize edilmesini sağlar.

Fiziksel ve Mekanik Özellikler

Temel İletken

Katı, 23AWG, tavlı çıplak bakır.

İzolasyon

Polyolefin

İzole İletken Sayısı

8, bükülmüş 4 per halinde (Fig-8 kablolarda 16 izole iletken, 8 per halinde)

Perlerin Renk Kodları

Mavi x Beyaz/Mavi, Turuncu x Beyaz/Turuncu, Yeşil x Beyaz/Yeşil, Kahverengi x Beyaz/Kahverengi.

Şeffaf Bant Kaplama

Plastik bant %100 koruma sağlar..

Folyo

Şerit alüminyum folyo (folyo yüzü iç kısma bakacak şekilde yerleştirilmiş) %100 koruma sağlar.

Topraklama teli

Folyonun hemen altında, 24 AWG kalay kaplı bakır iletken.

Dış Kılıf

LS0H (Halogen free) alev geciktirmeli veya PVC bileşen.

Standart Dış Kılıf Rengi

Açık Gri RAL 7035. İstenirse diğer renkler mevcuttur.

Standart kablo yazı bilgisi

HCS Ürün kodu, kablo tanımlaması, metraj bilgisi ve parti numarası.

Çekme kuvveti

50 N/mm2 Maks.

Bükülme yarıçapı (kurulum (kısa dönem))

8xKablo dış çapı (mm).

Bükülme yarıçapı (kullanım (uzun dönem))

4xKablo dış çapı (mm).

Depolama Sıcaklığı

-20 to +80C

Çalışma Sıcaklığı

-20 to +60C

Alev Testi

EC 60332-1

İletken Kesiti Testi:

UL 444.

LS0H kablolarda halojen miktarı

İhmal Edilebilir.
